一、 什么是分布式光纤
说直白点，传统的传感器就像一个个孤立的 “听诊器”，只能监测某个固定点的情况；而分布式光纤则是把一整条光纤变成了一根连续 of the “神经线”，光纤经过的每一个点，都能同时感知温度、振动、应变这些物理量的变化。

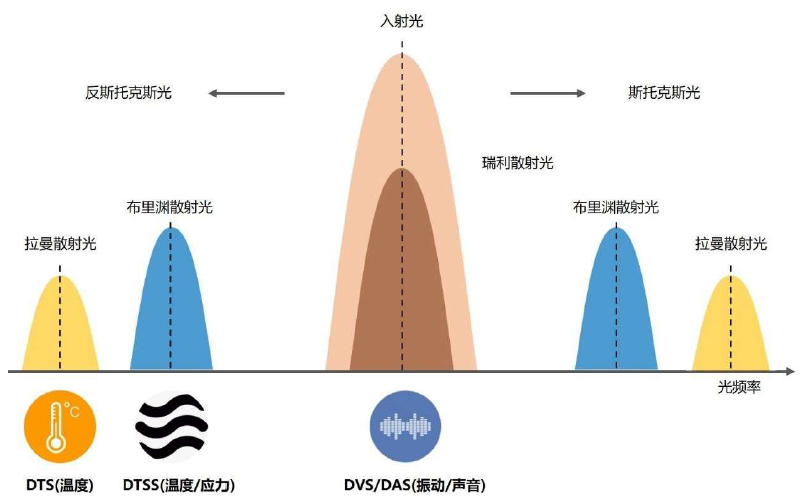

它的核心原理其实不复杂：光在光纤里传输的时候，会因为光纤材料本身的微观不均匀性，产生瑞利散射、布里渊散射和拉曼散射这三种不同的背向散射光。当光纤周围的温度、振动或者受力情况发生变化时，这些散射光的强度、相位或者频率也会跟着变。系统通过分析散射光的变化，再结合光的传播时间，就能精准算出是哪个位置出了问题。
目前行业里主流的分布式光纤技术主要分三类：
- DTS（分布式光纤测温系统）：基于拉曼散射，主要测温度，适合火灾监测、管道温度异常检测；
- DTSS（分布式光纤测应力系统）：基于布里渊散射，主要测应变，能感知管道的变形、地质沉降；
- DVS/DAS（分布式光纤测振动 / 声波系统）：基于相干瑞利散射，灵敏度最高，能捕捉到极其微弱的振动和声波信号，也是现在管网防外破和泄漏监测的主力。
其中，DAS 和 BOTDR（布里渊光时域反射技术，能同时测温度和应变）的组合，是目前长距离管网监测里最实用的方案，一个管 “动”（振动、声波），一个管 “静”（温度、应变），刚好能互补。
分布式光纤传感技术适用图二、 分布式光纤都能用在哪些地方
因为具备长距离、分布式、无源、抗干扰强这些天生优势，分布式光纤特别适合那些线性的、跨度大、环境复杂的基础设施监测。除了我们今天重点说的自来水管网，它还广泛用在：
- 油气输送管道：监测泄漏和第三方施工破坏；
- 电力电缆：监测电缆温度和局部放电，预防火灾；
- 交通隧道 and 地铁：监测结构变形、围岩沉降和火灾；
- 水利大坝和堤防：监测坝体位移、渗漏和边坡稳定；
- 通信光缆：监测光缆的外力破坏和断点。
不过要说需求最迫切、应用最广泛的，还是城市的地下管网。毕竟现在城市管网动辄几十上百公里，穿越主干道、农田、河道、地下管线密集区，传统方法根本顾不过来。

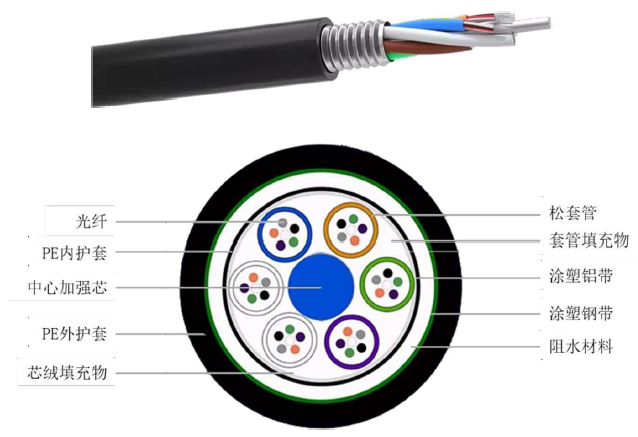

光缆结构图三、 分布式光纤在管网泄漏监测中的应用
3.1 传统管网运维的那些 “老大难”
管网运维最头疼的就是这几件事：
- 覆盖不全：人工巡检只能走主干道，郊区、河道下面的管道几个月都查不了一次，很多漏点都藏在这些盲区里；
- 发现太晚：微泄漏、暗漏根本看不见，等路面冒水了，漏量已经很大了，有时候甚至已经把路基冲空了；
- 定位不准：就算知道漏了，也得靠人拿着听漏仪一条街一条街地找，运气不好找个两三天都正常，抢修成本特别高；
- 防不住外破：第三方施工挖破管道是最常见的事故，以前只能靠人盯着工地，根本盯不过来，挖破了才知道。
3.2 DAS+BOTDR：一套系统解决两大难题
现在主流的解决方案，就是沿着管道敷设一条铠装传感光纤，同时用 DAS 和 BOTDR 两台主机监测，实现 “泄漏 + 外破 + 管体变形” 的全方位监测。
1. DAS：捕捉振动的 “顺风耳”
DAS 是这套系统的核心，它能把整条光纤变成上万个振动传感器，24 小时不间断监听管道周围的动静。
- 防外破：挖掘机、破碎锤、钻机这些施工机械作业时，会产生独特的振动信号。DAS 能通过 AI 算法识别出这些信号的特征，在施工机械还没碰到管道的时候就发出预警，定位精度能到 5 米以内。而且它能区分施工振动和汽车、行人这些正常的环境噪声，误报率很低；
- 测泄漏：管道泄漏时，高压水从漏点喷出来，会和管壁、周围土壤摩擦，产生特定频率的声波振动。DAS 能捕捉到这种微弱的振动，再结合信号特征判断是不是泄漏，哪怕是很小的暗漏也能发现。
2. BOTDR：感知温度和变形的 “触觉”
BOTDR 主要负责补 DAS 的短板，它能同时监测管道沿线的温度和应变：
- 辅助验证泄漏：自来水的温度和周围土壤的温度肯定有差别，尤其是冬夏温差大的时候。如果 DAS 发现了疑似泄漏的振动信号，BOTDR 再检测到对应位置的温度异常，就能基本确认是真的漏了，大大减少误报；
- 监测管体健康：地质沉降、车辆碾压会让管道产生变形，BOTDR 能感知到管道的微小应变，提前预警管道开裂的风险，从源头上预防泄漏。

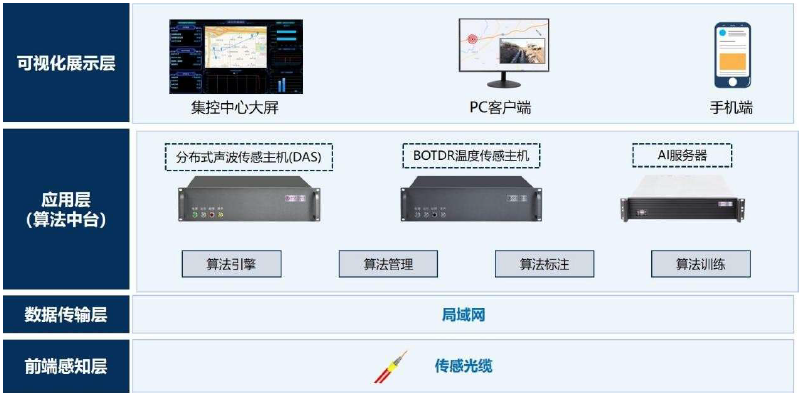

3.3 系统架构
整套系统其实就是一个四层的 “感知 - 传输 - 分析 - 展示” 架构：
- 感知层：就是那条沿着管道绑的铠装光纤，负责采集所有的物理信号；
- 传输层：把光纤采集到的光信号传到监控中心的主机里，用的是专用的光纤链路，不会被干扰；
- 应用层：DAS 和 BOTDR 主机负责解析光信号，AI 服务器运行算法识别异常，判断是泄漏、外破还是正常干扰；
- 展示层：在监控大屏上用电子地图直观显示管道的走向和状态，哪里有预警就标红，还能弹出具体的位置、时间和事件类型，同时通过手机 APP、短信通知运维人员。
系统架构3.4 实际部署和效果
部署分为光纤敷设、设备安装、网络搭建三个子环节。光纤敷设需根据管道敷设方式针对性施工，埋地管道光纤需采用专用防护套管包裹，规避土壤腐蚀与外力损伤，敷设后做好标识；架空管道光纤采用捆绑式固定，确保与管道紧密贴合，避免松动脱落；管沟管道光纤需敷设于专用光纤槽内，做好防尘、防潮处理。
设备安装需符合设备说明书与施工规范，监测主机、服务器等固定于监控中心或现场设备箱内，做好接地、防雷、防水、防尘处理；现场设备箱选用 IP65 防护等级产品，具备防尘、防潮、防电磁干扰功能，适应户外恶劣工况。网络搭建需完成传输光纤熔接、设备接线、工业交换机调试，逐一测试链路连通性，保障数据传输链路畅通稳定。
从实际项目的效果来看，这套系统确实解决了很多以前的痛点：
- 监测响应时间不到 3 秒，真正做到了实时；
- 定位精度能控制在 5 米以内，抢修人员到了现场基本不用再大范围排查；
- 能替代 70% 以上的人工巡检，年均运维成本能降 30% 左右；
- 最重要的是，能在隐患萌芽阶段就发现，避免了很多爆管和大面积停水事故。
直埋自来水管道光纤布设图示四、 结语
分布式光纤技术的出现，让管网运维终于从 “事后抢修” 变成了 “事前预防”。以前靠人跑、靠经验的粗放式管理，正在被这种智能化、精细化的技术手段取代。
清华珠三角研究院凭借深厚的科研积累，攻克了分布式光纤传感的多项核心技术难题及应用案例；熵澜水务则依托丰富的水务行业经验，双方进行产学研深度合作，让这项前沿技术能够快速普及落地，真正实现管网的全生命周期管理，为更多城市的供水生命线保驾护航。
